1、系統結構

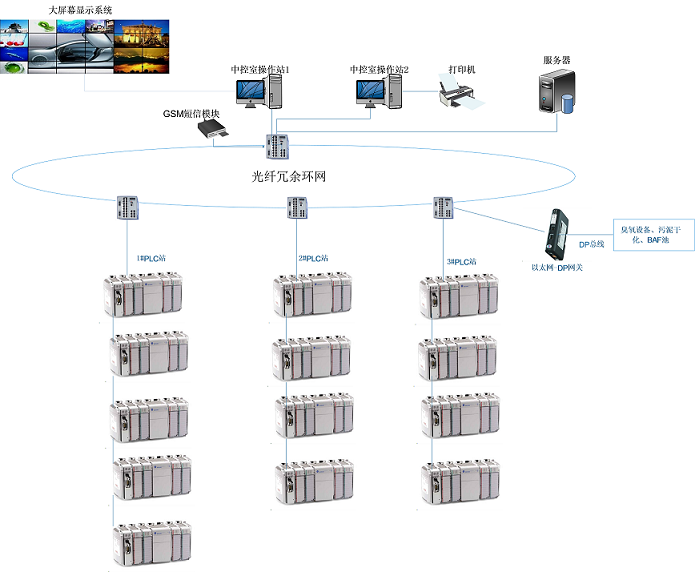

該在線監測及控制系統是滿足污水廠日常運行生產中，對廠區整體運行的水質在線實時監測、設備的自動控制要求。系統分為中央監視層、控制層和現場設備儀表層。主要包含以下設備：主控制柜、UPS不間斷電源、中控室操作臺、交換機、操作員站、大屏幕顯示、廠區儀表及儀表箱（或安裝支架）。系統結構圖如下：
2、系統功能
本自控系統采用分層分布式結構網絡控制方式。該控制系統共分為主控級(中控室)和現場控制層（分控站）。實現相應控制層設備的監視、操作、控制和網絡通訊連接。
中控室：中央控制室的監控管理操作站系統完成全廠的自動控制。包括兩臺互為熱備監控工作站（一臺可用于獨立顯示監控工作區域、廠區內畫面）及一臺服務器、打印機、UPS電源。中央控制系統通過工業以太網，采用光纜與各現場控制PLC站連接。以便顯示全廠工藝過程全貌，方便管理，在中控制室設立了高清大屏幕，顯示全廠工藝流程圖和主要參數及設備運行狀態。通過大容量的UPS 為中央控制室的控制設備提供了高質量的電源。
分控站：每個分控站配置一套PLC控制柜。柜內包括可編程序控制器、24VDC電源裝置、冗余光纖交換機、電源防雷過電壓保護裝置、小型斷路器、接線端子、小型繼電器、備用電源、安裝連接纜線和附件等。
根據污水廠工藝特點，構筑物的布置和現場控制的分布情況，設置3個PLC現場子站，PLC現場子站選用可編程序控制器（PLC），PLC為模塊化結構，硬件配置較靈活，易于擴展，軟件編程方便。當中控室監控工作站故障退出運行或通道故障使分控站控制單元和主控級監控工作站通訊中斷時，各現場控制單元能獨立運行，進行控制和監視，提高運行可靠性。
本自動化系統實現以下基本功能：
（1）具有實時監測全廠的生產過程參數（如流量、液位等）、水質參數（如PH值、SS、DO等）、電量參數（如電流、電壓、功率因數、有功電度、無功電度等），并對其進行采集、處理、儲存、顯示和打??；實時監測全廠主要設備的運行狀態（如格柵機、提升泵、鼓風機、閥門等），并對其信號進行采集顯示。對污水廠重要設備（如提升泵、鼓風機、閥門等）的開/關次數和運行時間進行累計并生成設備管理報表，使用戶能夠科學合理的安排生產設備檢修時間。
（2）全自動控制現場設備（如格柵機、提升泵、鼓風機、閥門等）。
（3）在中控室可以實現對全廠設備和儀器儀表的監測和控制。
（4）上位機采用全中文操作界面。界面友好美觀，操作簡便易學，響應迅速，可以實現實時動態顯示過程參數、水質參數、電氣參數的趨勢圖；可以動態顯示全廠生產工藝流程圖和各工藝單元流程圖，并且可以在流程圖上選擇彈出多級細部詳圖。
（5）具有自動進行越限報警和設備故障報警，并可根據相應的報警數據進行分析。
（6）本自控系統具有以下三種控制方式
手動模式：通過就地控制箱或MCC上的按鈕實現對設備的啟停操作，這種操作模式主要在單機調試、單機檢修或非正常情況下常用。
遙控模式：操作人員通過操作面板或中控系統操作站的監控畫面用鼠標器或鍵盤來控制現場設備，也稱為“半自動控制”，主要是指操作人員通過對受控對象（系統或過程）的某一環節或設備進行簡單的參數設定或發出控制指令，這一環節或設備即按照控制要求執行控制，操作人員只需查看其狀態以及有無報警顯示等。如鼓風機遠程風量調整、提升泵房的一步化控制等。根據操作人員是否在受控系統或過程的現場來看，半自動控制有遠程（通過中央控制室操作員站上實現）和就地（通過PLC控制柜上的人機界面觸摸屏上實現）兩種操作方式。
自動方式：也稱為“全自動控制”，主要是指操作人員通過對受控對象（系統或過程）的關鍵運行參數進行簡單的設定或發出控制指令，系統或過程即按照要求進行閉環自動控制，操作人員只需觀察系統或過程的狀態以及有無報警顯示等。例如全自動粗格柵機控制、提升泵房的機組優化控制、BAF生化處理池自動控制等。根據操作人員是否在受控系統或過程的現場來看，全自動控制有遠程（通過中央控制室操作員站上實現）和就地（通過PLC控制柜上的人機界面觸摸屏上實現）兩種操作方式。
三種方式的控制級別由高到低為：手動控制、遙控控制、自動控制。
工控通訊網絡為光纖冗余環型工業以太網，通訊波特率≥100Mbps，采用先進的光纖冗余組網技術，使用特殊的X-Ring技術，能夠使整個系統的自適應恢復時間<10ms，借助于多模光纖能夠使通訊距離（無中繼器）≥1Km，網絡介質要求使用可直埋的光纜, 在出現故障時, 可在線增加或刪除任意一個節點, 都不會影響到其他設備的運行和通訊。
