系統介紹
本工程系自來水廠5萬噸擴建工程自控系統，采用計算機集中監視管理，分散就地控制的集散控制方案，由中央監控管理站（工控計算機）、現場控制站（PLC 控制單元）、檢測儀表（含連接儀表所需電纜）、執行元件組成一個完整的自動化過程控制系統。
中央監控管理站設置在中心控制室內，它是整個水處理系統的信息中心，對整個水處理系統起著監視管理、調度控制的作用。由二臺工業級計算機、顯示及打印設備等組成。通過 Modbus 現場總線（不僅限于此，但必須考慮與一期設備間的數據通訊。）與現場控制站進行雙向通訊，構成工業現場總線控制網絡。
現場控制站由分布在水處理工藝流程各段的 PLC 控制單元和在線檢測儀表，以及工藝設備配套的電器控制裝置組成。根據工藝過程需要，5 個現場控制站為加藥間及高效沉淀池（1#站），反沖洗泵房（2#站），壓力送水泵房（3#站），一期沉淀濾池（4#站），污泥脫水車間（5#站），上述現場控制站負責各自構筑物內及相關工藝流程段上電氣設備和附近相關儀表的監控，并將管理所需信息傳至中心控制室。反沖洗泵房 2#站下掛 6 臺 PLC 分站對單個濾池全自動監控。
中心控制室主站要與高低壓配電房的電量數據采集儀表通訊連接，實時監測并記錄各種電量數據及配電運行狀態。
根據水廠的環境特點和性能要求，采用了技術可靠、成熟先進的網絡技術和工業以太網設備，組成百兆多模光纖環，當網絡鏈路出現故障的時候，通信恢復時間小于 10ms。

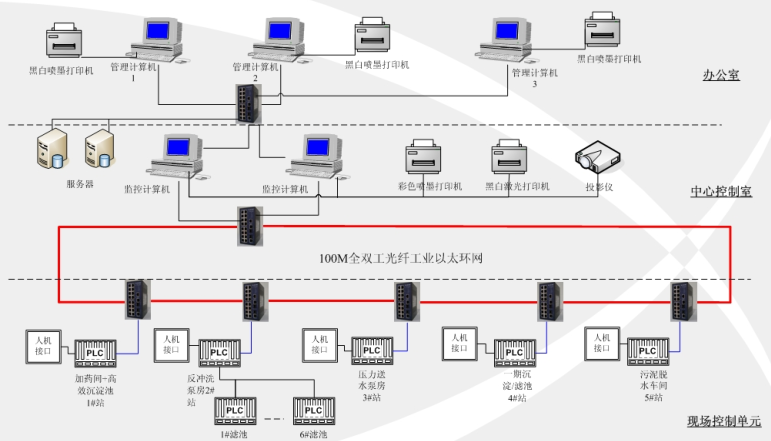

網絡拓?fù)鋱D
