項目概要
本項目的目標是實現對整個城市水務公司下屬各水廠、泵站及供水管網上壓力測點的運行狀態監控及管網供水的調度，確保水質、管網壓力處于正常范圍內，根據用水計劃對水廠和泵站設備進行調度安排，對出現的緊急狀況能夠迅速調度指揮，以滿足整個城市的工業及民用飲用水正常供應。
系統功能
1、監測各水廠的進水/出水泵、閥運行狀態；
2、監測水廠出口壓力、流量；
3、監測出廠水濁度、余氯等水質信號；
4、監測管網上各壓力監測點的水壓；
5、實現整個配水系統調度；
6、實現對整個配水系統的能源消耗及效率的統計,為集中調度提供支持；
7、系統運行數據的保存、查詢及分析；
8、設備運行狀態及報警；
9、重要參數的實時/歷史曲線查詢；
10、靈活的報表查詢；
11、通過5000*2200mm的馬賽克大屏幕，可直觀地監測到整個管網配水系統的運行狀況；
12、B/S瀏覽，通過Windows IE可以在任意可以上網的地方瀏覽整個管網配水系統的運行狀況。
系統實現

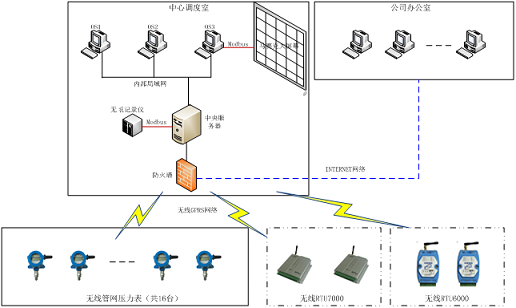

1、由于城市水廠的地理分布位置相距較遠，考慮到敷設/租用光纜的成本高，因此整個網絡采用GPRS的網絡結構，中心調度室服務器通過GPRS實現與各采集點的數據采集；
2、所有管網上的無線壓力表防護等級IP65，可直接安裝在陰井下，并采用鋰電池供電，定時與中心服務器實現數據交互，可節省現場需要220VAC供電的要求；

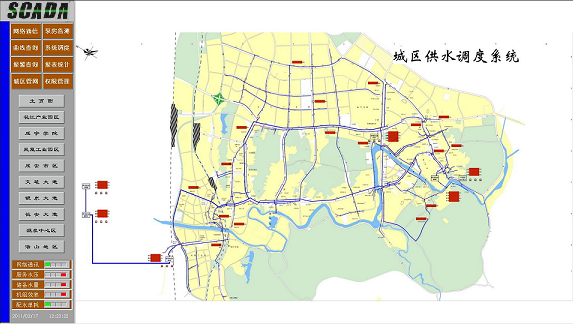

3、調度中心配置了馬賽克大屏幕顯示系統，把整個配水管網的地圖詳細地繪制在上面，并在相應的監測點顯示當前設備的運行狀況及管網壓力等關鍵參數，非常直觀、方便的監控到管網供水的運行工況，便于實現供水的調度；

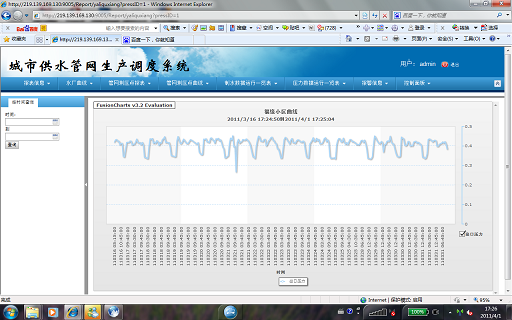

4、SCADA系統在調度中心采用C/S結構，調度員通過客戶端可實現對整個SCADA系統的操作。同時還支持B/S結構，在調度中心外的任意計算機上可通過IE瀏覽器登錄調度中心的服務器，實現遠程對管網系統的監測。
方案及系統由上海途駿自動化科技有限公司提供，歡迎咨詢！
|
