烘箱運行報警系統
本案是某外資塑料制品企業烘箱設備線集中監控系統，項目需求源于客戶對于生產質量保證和提升運營效益的追求：之前的設備各自獨立，缺乏集中實時的監控，產品對溫度控制要求極高，單爐作業時間較長，日常只能依賴操作人員定時巡視抄表，以及時發現設備出現的報警或故障。造成人員工作負荷沉重，運營效率低下，而且也很難保證故障的及時發現和排除。
烘箱運行報警系統采用PLC數據采集，可視化軟件和看板結合，為操作和維護人員第一時間掌握設備運行狀態提供了可靠手段，為工藝分析和改進提供了寶貴的數據積累和分析工具。
一、系統概述
系統包含3個工藝區域共16臺烘箱設備，可實現以下功能：
-

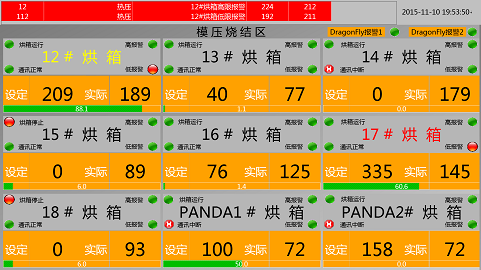

烘爐狀態顯示：運行、停機；當前溫度；設定溫度；當前程序段數；運行進度
-
實時溫度顯示（分工藝區）
-
實時溫度曲線
-
歷史溫度曲線
-
實時報警（溫度超限，通訊故障）
-
歷史報警及事件查詢
-
烘爐程序段報警設置功能
-
報警電話自動撥打功能

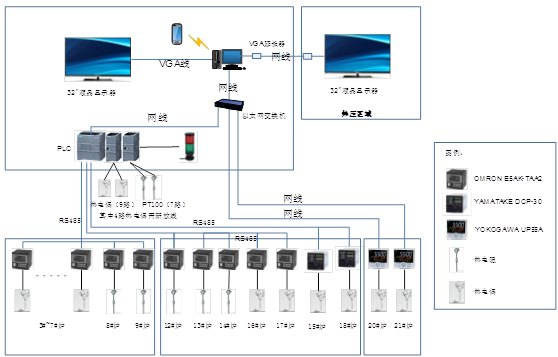

系統網絡拓?fù)?br />
二、項目實施亮點
-
現場烘箱采用三種不同的溫控器進行溫度控制，分別利用PLC RS485和以太網接口連接，并開發通訊程序，實時獲取溫控器SP、運行時間，運行段號，總段號，表計溫度等參數，通過程序優化設計很好地兼顧了系統的通訊實時性和整體負荷；
-
電話語音報警利用模擬語音盒提供的函數，開發動態鏈接庫，并在監控軟件中調用，滿足客戶提出的要求；
-
客戶不同設備的工藝要求區別較大，在實施過程中充分與客戶電氣及工藝人員溝通，最大限度的滿足程序標準化和特殊工藝參數定制化的統一，在滿足工藝要求的同時降低了維護的難度；
三、客戶收益
-
分散設備的集中實時監視，降低生產人員負荷；
-
運行數據的可視化及數據分析，幫助改善設備運行；
-
報警的及時和準確，確保生產和質量穩定；
-
標準化設計和系統集成，確保系統長期可用及良好擴展性。
由上海途駿自動化科技有限公司實施及提供，如有需求歡迎聯系！
|
