儀表電伴熱設計
一般情況下可將儀表導壓管、儀表（如差壓變送器、壓力變送器等）與管線一起考慮進行伴熱，并提供伴熱儀表的伴熱計算書。
1.對于導壓管的伴熱，有兩種方式：
--- 常規與管線伴熱相同方式的伴熱，即將儀表Tubing管敷設完成后，再敷設伴熱帶、安裝接線盒、溫度探頭及保溫
--- 可提供保溫預制的儀表伴熱管束（Tubing Bundles)
2.對于現場儀表的保溫，也有兩種方式：
--- 常規采用現場制做的儀表保溫箱
--- 可提供的玻璃鋼儀表保溫箱，箱內加熱器可采用一定長度的伴熱帶

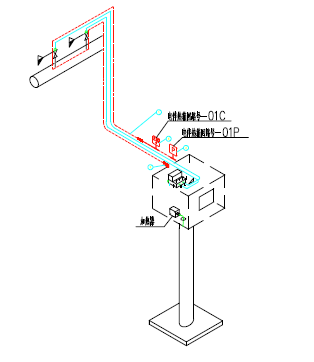

下圖為典型的儀表伴熱安裝圖
|
